¿Cuáles son los componentes del sistema de control eléctrico de un elevador de aluminio de doble mástil?
El sistema de control eléctrico de unElevador de aluminio de dos mástiles (plataforma de trabajo aérea de dos mástiles)consiste principalmente enfuente de alimentación, unidad de motor y accionamiento, paneles de control, dispositivos de protección de seguridad, sensores de posición y límite, elementos lógicos de control y componentes eléctricos auxiliares. A continuación se muestra un desglose claro y estructurado:
1. Sistema de suministro de energía
entrada de CA: Red eléctrica monofásica o trifásica de 110 V/220 V/380 V.
alimentación CC: Paquete de baterías de plomo-ácido o de litio de 12 V/24 V/48 V (para modelos móviles/que funcionan con baterías).
Transformador de control: Baja aTensión de seguridad de 24 VCCpara circuitos de control.
Protección: Interruptor principal, disyuntor,protector de fugas (30mA/0,1s), protección contra sobrecarga/sobredescarga (modelos de batería).
2. Unidad de motor y accionamiento
Motor de elevación:
motor de CA: Para unidades fijas alimentadas por CA-.
motor de corriente continua: Para unidades móviles que funcionan con baterías.
Controlador de motores:
controlador CC: Regula la velocidad/dirección de los motores CC.
VFD (variador de CA): Control de velocidad suave para motores de CA.
Paquete de energía hidráulica (si se trata de elevación hidráulica): Motor eléctrico + bomba hidráulica + bloque colector + electroválvulas (subir/bajar).
3. Paneles de control (control dual)
Control superior (en plataforma):
Botones arriba/abajo (a menudooperación con dos manospara evitar el mal funcionamiento).
Botón de parada de emergencia (parada de emergencia) (rojo, tipo seta).
Luces indicadoras: potencia, carga, fallo, nivel.
Interruptor de llave/botón de habilitación.
Control inferior (en base/chasis):
Botones arriba/abajo, parada de emergencia, interruptor de encendido.
Válvula/botón de descenso de emergencia (anulación manual en caso de corte de energía).
4. Dispositivos de protección de seguridad (críticos)
Parada de emergencia (parada de emergencia): Corta toda la energía inmediatamente (posiciones superior + inferior).
Protección contra sobrecarga: Sensor de carga + controlador; deja de levantar si se excede la capacidad nominal (p. ej., 200–300 kg).
interruptores de límite:
Límite superior: Detiene el viaje hacia arriba a la altura máxima.
Límite inferior: Evita el descenso excesivo.
Doble protección: Límites mecánicos + eléctricos.
Bloqueo de nivelación: Sensores de estabilizadores/piernas; El elevador solo funciona cuando las piernas están completamente extendidas y niveladas.
Enclavamiento de puerta de guardia: Ascensores inhabilitados si la puerta de seguridad de la plataforma está abierta.
Protección antivuelco: Sensor de inclinación; alarma/se detiene si la inclinación excede el ángulo seguro (p. ej., 3 grados –5 grados).
Descenso de emergencia: Válvula manual o bomba manual para un descenso seguro durante un corte de energía.
5. Elementos lógicos de control
Relés / contactores: Activar/desactivar el motor/válvulas hidráulicas; dirección inversa.
Fusibles / relés de sobrecarga térmica: Protege el motor contra sobrecorriente/sobrecalentamiento.
Cableado y terminales: Cables aislados, conectores impermeables, chasis puesto a tierra (Inferior o igual a 4Ω).
6. Componentes opcionales y auxiliares
Cargador de batería: Carga automática con protección contra sobrecarga.
Transmisión a pie (modelos autopropulsados): Motor de accionamiento CC + controlador + control de velocidad.
Visualización del horómetro/código de fallo: Para mantenimiento y diagnóstico.

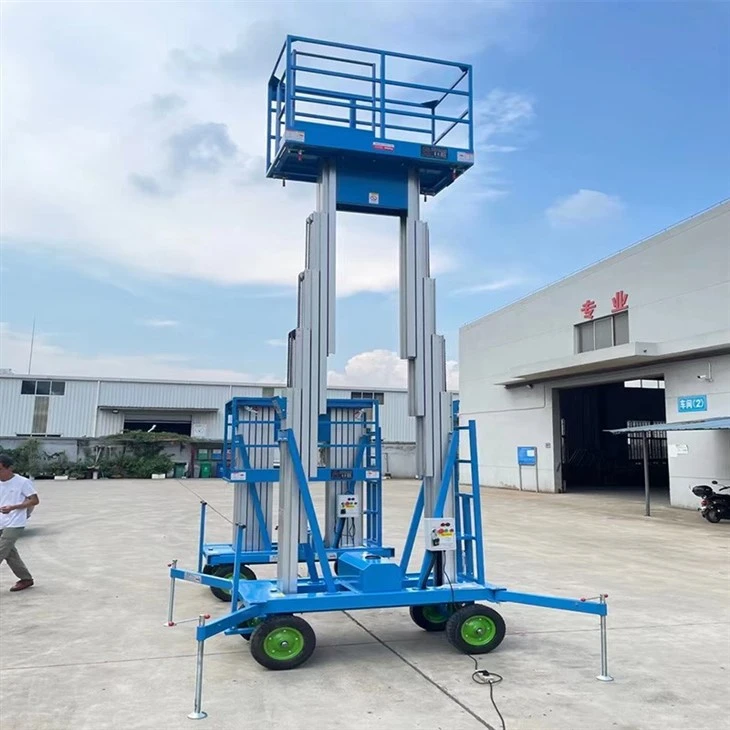

Puntos de venta principales de la aleación de aluminio de doble-columna
Tomando la estructura simétrica de doble-columna como núcleo, la aleación de aluminio de doble-columna combina las ventajas de los materiales de aleación de aluminio-de alta-calidad de aviación, equilibrando estabilidad y practicidad. Es adecuado para operaciones a gran-altura en diversos escenarios y es una opción óptima para operaciones a gran-altura eficientes y seguras. Su cuerpo principal está hecho de perfiles de aleación de aluminio de alta-resistencia, combinados con una plataforma de patrón antideslizante-engrosada y un chasis sólido de acero al manganeso, con una capacidad de carga-de 200 a 300 kilogramos, que puede acomodar fácilmente a dos personas trabajando juntas y colocar herramientas y materiales, mejorando en gran medida la eficiencia del trabajo.
En comparación con los modelos de una sola-columna, el diseño simétrico de doble-columna reduce en gran medida el levantamiento y las sacudidas. Cuando se eleva a 10 metros, la amplitud de la vibración se controla dentro de ±10 mm. Está equipado con múltiples protecciones de seguridad, incluido descenso de emergencia, protección contra sobrecarga, protección contra fugas, etc., para garantizar la seguridad operativa durante todo el proceso. El diseño liviano de la carrocería es más de un 50% más liviano que los equipos de acero tradicionales, que pueden ser empujados por una sola persona. Además, tiene un tamaño compacto y puede pasar a través de puertas estándar, lo que es adecuado para diversos escenarios, como centros comerciales, aeropuertos, fábricas y mantenimiento de energía.
La superficie está tratada con oxidación de grado marino-, que es resistente al óxido y a la corrosión, con una vida útil de más de 15 años. Puede funcionar normalmente en ambientes lluviosos y húmedos con costos de mantenimiento extremadamente bajos. Sube y baja suavemente sin ruido, tiene bajo consumo de energía y no daña el suelo. Admite personalización de altura de 4 a 16 metros, combinando belleza y practicidad. Resuelve perfectamente los problemas de los equipos tradicionales de operación a gran altitud-, como ser voluminosos, inestables y poco adaptables, y equilibra la seguridad, la eficiencia y la economía.
